circuitos secuenciales con control electromecánico. Además nos servirá como punto de partida
para el objetivo principal de esta obra que es el control programable.

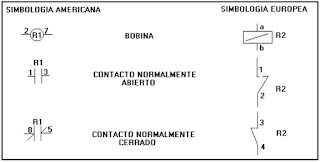

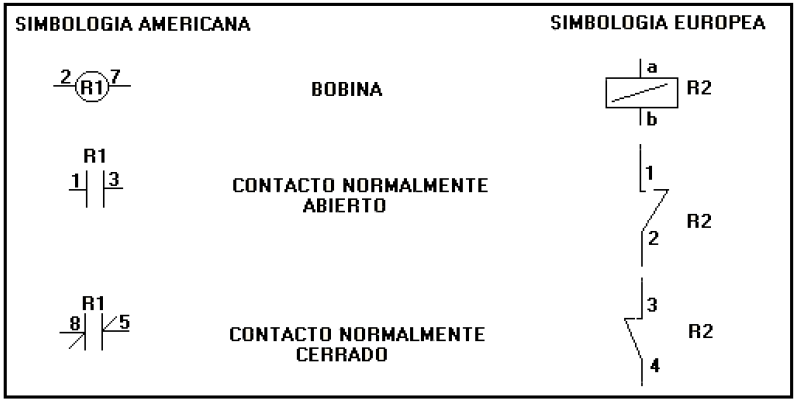

simbología americana y europea
Normatividad
Normas que se deben seguir para la elaboración de un diagrama de escalera.
A continuación vamos a representar en un diagrama de escalera, el funcionamiento del
relevador con simbología americana y europea. Ver figura.
Como se puede observar en la figura cuando se tiene sin activar el botón B1, el relevador
R1 se encuentra desenergizado y el foco F2 se encuentra energizado; luego, al oprimir el botón B1
se energiza la bobina del relevador R1 y cambian de estado sus contactos y el foco F2 se apaga al
abrirse el contacto cerrado y el foco F1 se enciende ya que el contacto abierto de R1 se cierra, y al
soltar el botón B1 se desenergiza el relevador R1 regresando a su estado original, esto es F2 se
enciende de nuevo y F1 se apaga.
podemos comprobarlo al hacerlo en FluidSim. Creamos un nuevo archivo y en Documentos comunes seleccionamos --> Componentes Eléctricos --> Alimentación de tensión
utilizamos Fuente de tensión (0V) y Fuente de tensión 24V
podemos girar los componentes dando clic derecho-->girar
ahora seleccionamos Componentes Eléctricos --> Simbologia de diagrama de Ladder
utilizaremos Contacto normalmente cerrado, contacto normalmente abierto, Relé, indicador luminoso y un pulsador normalmente abierto.
ahora seleccionamos el relé y damos doble clic y en Marca pondremos R1, de la misma manera seleccionamos el Pulsador y le asignamos B1.
Ya que los contactos son de R1 les asignamos el nombre R1 dando referencia que son sus contactos. Para finalizar a los indicadores les asignamos F1 y F2 utilizando el apartado Otros--> componentes de texto.

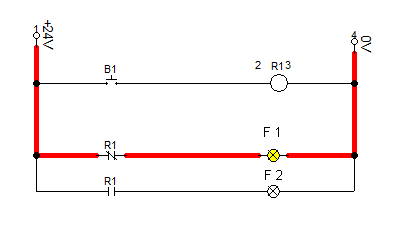

Ahora le damos en iniciar o F9 y el circuito se vera de la siguiente manera
Circuitos combinacionales.
Los circuitos combinacionales son aquellos en los que sus salidas dependen única y exclusivamente de las entradas sin importar la secuencia en que se introdujeron dichas señales y su respuesta es inmediata, esto es, son circuitos donde no interviene el tiempo.
Para la elaboración de circuitos electromecánicos de control, o control convencional o
control cableado, como también suele ser conocido, se usan los diagramas de escalera, los cuales
sirven para mostrar de forma clara y ordenada diagramas de control, un ejemplo del formato para un
diagrama de escalera se muestra a continuación:
EJEMPLO 1:
Se tienen dos botones y se tienen cuatro focos, los cuales deberán prender en las siguientes
condiciones:
1.- Si los dos botones se encuentran abiertos se enciende el foco número uno.
2.- Si se activa el botón uno se enciende el foco número dos y se apaga el foco uno.
3.- Si se activa el botón dos se apaga el foco dos y se enciende el foco número tres.
4.- Si se activan los dos botones se apaga el foco número tres y se prende el foco número cuatro.
fuentes libro
Automatización
Control Electromecánico
Control neumático
control electroneumático
control programable PLC GE FANUC
